配有N/O保持架型导轨

配有N/O保持架型导轨

带有适合高负载的滚针轴承的无摩擦导轨

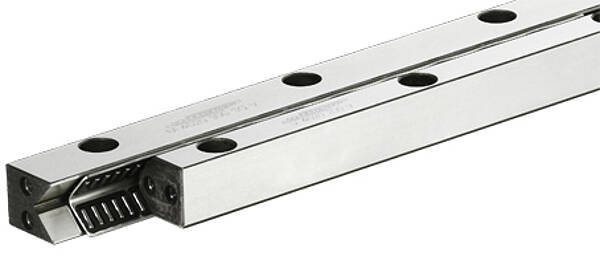

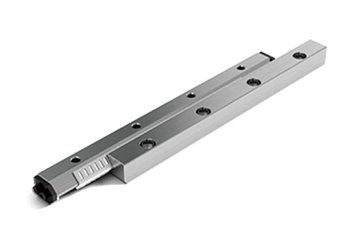

带有滚针轴承的 N/O 型线性导轨具有最高硬度


带有滚针轴承的 N/O 线性导轨用于与滚针保持架一起使用。这些无摩擦导轨适合高负载应用。此导轨与紧密安装的滚针轴承相结合,与其他导轨相比,可提供整体最高刚性。SCHNEEBERGER 组合保持架采用塑料和钢制成,与类似的滚针导轨相比,可提供更小的位移阻力值

SCHNEEBERGER的N/O型线性导轨是针对要求高负载能力和高刚性的苛刻应用提供的一种高度精确且坚固的解决方案。该导轨专门为使用滚针保持架而设计,并与紧密排列的滚针轴承相结合,提供最大的稳定性和低位移阻力。这使其特别适用于需要在高负载条件下可靠运行的机器和系统。

N/O型线性导轨的特点

  • 最大刚性:紧密排列的滚针轴承的使用使N/O型线性导轨具有非常高的刚性,即使在重载下也能将振动和变形降至最低。

  • 低位移阻力:由塑料和钢材组合而成的创新复合保持架减少了摩擦,确保与其他滚针导轨相比更平滑的运动。

  • 多种尺寸:线性导轨提供62015、92025、2025、2535、3045和3555尺寸,以满足不同应用需求。

  • 长度选项:根据需求,提供100 mm至2000 mm之间的长度,可灵活适应具体用途。

  • 材料与工艺 N/O型线性导轨具有卓越的材料质量,确保其耐久性和可靠性:

  • 导轨:导轨由全硬化工具钢1.2842制成,硬度为58至62 HRC。对于需要耐腐蚀的应用,使用1.4034和1.4112材料。

  • 滚动元件:作为滚动元件的滚针由全硬化轴承钢制成,硬度达到58至64 HRC,即使在高负载下也能延长其使用寿命。

  • 表面处理:支撑和接触表面以及滚道都经过精密研磨,确保最佳导向和最小磨损


尺寸: 62015, 92025, 2025, 2535, 3045, 3555

长度: 100至2000毫米

附件:

  • SHW、HW 保持架

  • GFN、GFO、GH、GH-A、GW、GW-A 端件

  • 特制固定螺钉:GD
